鋼波紋管
采用Q235鋼板，板厚2.0mm至10mm。標準件跨度從0.75m至10m。鍍鋅厚度915g/m2。
主要應用于涵洞、通道、拱形橋梁、雨水管道及舊結構加固、危橋改造等。
直徑2000mm以下為整管，板厚2.0—6.5mm。
直徑2000以上為板型拼裝管，板厚3—10mm。

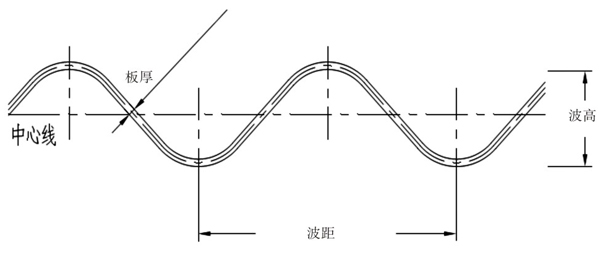

環(huán)形波紋管產品尺寸
|
產品型號 |
波距（mm） |
波高（mm） |
壁厚（mm） |
波峰波谷(半徑) |
內徑（mm） |
螺栓規(guī)格 |
|
JDHG-ACSP C750 |
125 |
25 |
2.0 ～5.0 |
40 |
750 |
M16 |
|
JDHG-ACSP C1000 |
125 |
25 |
2.0 ～5.0 |
40 |
1000 |
M16 |
|
JDHG-ACSP C1500 |
125 |
25 |
2.0 ～5.0 |
40 |
1000 |
M16 |
|
JDHG-ACSP C2000 |
125 |
25 |
2.0 ～5.0 |
40 |
1000 |
M16 |
|
JDHG-ACSP D1500 |
150 |
50 |
2.0 ～5.0 |
28 |
1500 |
M16 |
|
JDHG-ACSP D2000 |
150 |
50 |
2.0 ～5.0 |
28 |
2000 |
M16 |
|
JDHG-ACSP D2500 |
150 |
50 |
2.0 ～5.0 |
28 |
2500 |
M16 |
|
JDHG-ACSP D3000 |
150 |
50 |
2.0 ～5.0 |
28 |
2500 |
M16 |
|
JDHG-ACSP E1500 |
200 |
55 |
3.0～6.5 |
53 |
1500 |
M16 |
|
JDHG-ACSP E2000 |
200 |
55 |
3.0～6.5 |
53 |
2000 |
M16 |
|
JDHG-ACSP E2500 |
200 |
55 |
3.0～6.5 |
53 |
2500 |
M16 |
|
JDHG-ACSP E3000 |
200 |
55 |
3.0～6.5 |
53 |
3000 |
M16 |
注：鋼波紋管尺寸可應客戶要求加工，最大板厚可達10mm,敬請咨詢
